鋰電池負(fù)極材料顆粒的核心指標(biāo)有：粒度、比表面積、振實(shí)密度、灰分、pH值等。其中粒度又會(huì)影響比表面積和振實(shí)密度，從而影響電池的加工工藝和倍率性能。那粒度對鋰電池負(fù)極材料的具體影響有哪些呢？

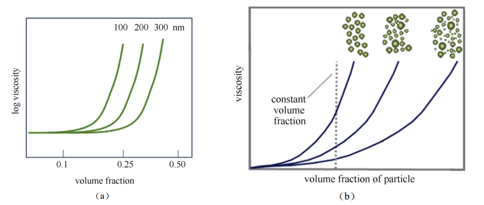

圖1：顆粒的粒徑以及分布寬度對漿料黏度的影響
1.對制漿工藝的影響
鋰電池負(fù)極材料的粒度分布會(huì)直接影響電池的制漿工藝。在相同的體積填充份數(shù)情況下，材料的粒徑越大，粒度分布越寬，漿料的黏度就越小，這有利于提高固含量，減小涂布難度。
2.對體積能量密度的影響
鋰電池負(fù)極材料的粒度分布較寬時(shí)，體系中的小顆粒能夠填充在大顆粒的空隙中，有利于提高極片的壓實(shí)密度，提高電池的體積能量密度。
3.對不可逆容量的影響
研究發(fā)現(xiàn)，石墨顆粒越小，能夠與電解液接觸的比表面積越大，首次充放電過程中形成的SEI膜所消耗的電荷就越多，不可逆容量損失也就越大。
4.對充放電性能的影響
實(shí)驗(yàn)研究表明，石墨顆粒越小，所需克服的范德華力也越小，嵌入就越容易進(jìn)行，而且顆粒越小，鋰離子嵌入和脫出的通道數(shù)量相對越多，越有利于快速達(dá)到完全嵌鋰狀態(tài)，在高速率的掃描條件下，電壓滯后程度就越小，即大電流充放電性能越好。
5.對振實(shí)密度的影響
鋰電池鋰電池負(fù)極材料用的石墨要求石墨微粉振實(shí)密度高，為等積球形，形成產(chǎn)品的成品率高。球形度越高，振實(shí)密度越大，如接近1g/cm3或大于1g/cm3，產(chǎn)品更好。粒度分布越合理（大小有序結(jié)合），振實(shí)密度會(huì)越大。
綜上可以看出，鋰電池負(fù)極材料的粒度無論過大還是過小，都會(huì)對電池的最終性能產(chǎn)生一定的影響，因此要從中取一個(gè)平衡。下表是鋰電池負(fù)極材料標(biāo)準(zhǔn)中的粒度要求。

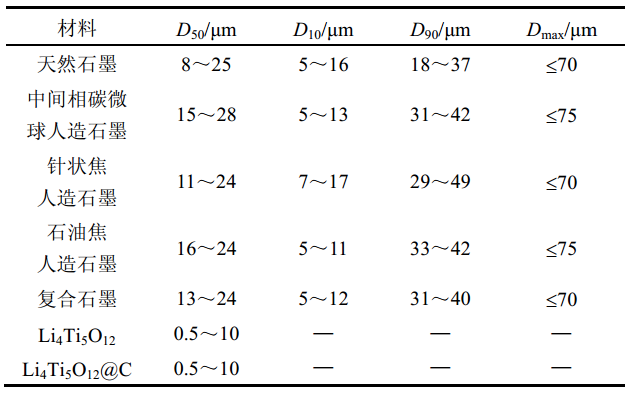

表2：鋰電池負(fù)極材料生產(chǎn)標(biāo)準(zhǔn)中的粒度要求
